Automation Studio™ P9.0 새로운 기능
다시 한 번 Automation Studio™ P9.0 - 전문가용은 소프트웨어에 구현된 ‘작업 중심’ 개념을 한 단계 더 나아가 항상 같은 목표를 가지고 있습니다: 적은 노력으로 더 높은 생산성 달성. 설계자, 테스트 및 신뢰성 전문가, 강사 및 유지 보수 기술자 및 엔지니어는 모든 새로운 기술과 기능의 진가를 알아보고 그들의 필수 도구 상자에 추가할 것입니다.
새로운 기능에 대한 라이브 온라인 제품 시연을 원하시면 연락 주십시오.
라이브 온라인 데모 요청
*일부 새로운 기능의 사용 가능 여부는 구입한 라이센스 구성에 따라 달라집니다.
로봇 워크샵
Automation Studio™의 이 새로운 로봇 워크샵은 사용자에게 정교한 로봇 작업셀을 만들고 시뮬레이션할 수 있는 도구를 제공합니다. 이 워크샵은 실제 로봇의 치수와 기능을 정확하게 복제하는 로봇 모델을 제공하여 사용자가 실제 로봇과 동일한 방식으로 시뮬레이션된 로봇으로 작업할 수 있도록 합니다. 이 워크샵은 사용자가 자신의 생산 라인을 구축하고 실제 시스템을 구축하기 전에 이들 간의 상호 작용을 확인할 수 있는 하중 또는 컨베이어와 같은 다른 로봇 객체도 제공합니다. 또한 이 워크샵은 Automation Studio™ 생태계의 다른 기술 (예: PLC)과 로봇을 통합하는 all-in-one 코시뮬레이션을 생성할 수 있는 기능을 제공하여 사용자를 Automation Studio™에서 포괄적인 시뮬레이션의 다음 레벨로 안내합니다.
배관 및 계측 다이어그램 워크샵
이 새로운 배관 및 계측 다이어그램 워크샵은 사용자에게 공정 다이어그램 편집기의 초기 버전을 제공합니다.
압력 및 유량 밸브, 탱크, 컴프레서, 펌프 및 교환기와 같이 가장 자주 사용되는 컴포넌트에 대한 기호 라이브러리를 제공합니다.
배관 편집 및 더 일반적으로 다이어그램의 기호 표현은 ISA 5.1-2009 및 ISO 14617 표준에서 권장하는 표현 규칙을 따릅니다.
수위 및 온도 제어와 관련된 교육 연습을 위해 가상 교육 벤치를 사용할 수 있습니다.
컴포넌트 모양
라인, 실린더 및 방향 밸브에 대한 개선 사항에 따라 이제 다른 모든 컴포넌트의 시뮬레이션 및 편집에서 시각적 측면을 변경할 수 있습니다. 컴포넌트의 이동 및 고정 부분, 활성화 상태, 채워지는 부피 및 가압 영역을 시각적으로 식별하고 구별할 수 있습니다. 표준은 미리 정의되었지만 사용자는 자체 표준을 만들 수 있습니다.
이러한 시각적 추가 기능을 사용하면 문서 표준을 변경하여 설계 다이어그램을 교육 또는 기술 출판 전용 문서로 변환할 수 있습니다.
피팅 구성기
유체 시스템 시뮬레이션의 현실성은 무엇보다도 회로의 모든 요소로 인해 발생하는 압력 손실에 대한 적절한 평가에 달려 있습니다. 예를 들어 호스, 파이프 또는 튜브 끝과 엘보우 또는 티 유형 피팅은 종종 다이어그램에서 누락되거나 무시되거나 디지털 모델에 없습니다. 피팅 구성기를 사용하면 설계 다이어그램에 추가 기호 필요없이 라인에 피팅을 추가하고 컴포넌트에 어댑터를 추가하고 요소 사이에 커넥터를 추가할 수 있습니다. 그런데도 시뮬레이션 중에 관련 압력 손실이 고려됩니다. 그러나 이러한 컴포넌트를 추가하면 부품 목록 (BOM)에 반영됩니다.
피팅 제조사 카탈로그가 출시될 때까지 모든 사용자는 시스템에서 가장 자주 사용되는 피팅을 구성할 수 있습니다.
일반 컴포넌트에 STEP 파일 사용
매니폴드 블록의 일반 컴포넌트 일반 모양 (원통형 또는 정육면체)으로 표현됩니다. 이제 이러한 일반 모양을 사용자가 선택한 STEP 파일로 대체할 수 있습니다.
많은 컴포넌트 카탈로그를 사용할 수 있지만, 이 추가 기능을 사용하면 이러한 카탈로그에 아직 없는 특정 컴포넌트를 관리할 수 있습니다.
기술 도면에서 단면도 표시
이 새로운 기능을 사용하면 3D 환경에서 단면도를 정의하고 기술 도면에서 사용할 수 있습니다. 3D 환경에서 정의되면 단면도의 생성 및 업데이트가 자동으로 이루어집니다.
기술 도면의 자동 생성은 사용자가 정의한 단면도를 고려합니다.
사용자 정의 컴포넌트 진화
사용자 정의 컴포넌트의 진화로 다중 기술 컴포넌트를 모델링할 수 있습니다. 즉, 생성된 컴포넌트는 여러 기술을 처리할 수 있습니다. 예를 들어 다중 기술 다이어그램 편집기와 호환되는 전기 유압 컴포넌트를 만들 수 있습니다.
공정 필드에서는 증류기를 생성하는 것과 같이 여러 유형의 유입 및 유출 유체로 컴포넌트를 구성할 수 있습니다.
이러한 개발은 기계 시스템의 전기화나 모든 가능한 모델을 만들 수 없는 공정 산업에서 수 많은 모델링 가능성을 제공합니다.
그리퍼
공압 워크샵에 새로운 액츄에이터 제품군, 공압 그리퍼가 추가되었습니다. 이 액츄에이터는 대부분 픽 앤 플레이스 어플리케이션에 사용됩니다. 이 새로운 제품군은 각도 또는 평행 핑거 작동이 가능한 단동 및 복동 그리퍼를 제공합니다.
오일 부피 변화
가해지는 압력에 따른 오일 부피의 변화가 고려됩니다. 이러한 변화는 오일의 양에 대한 온도의 영향도 고려될 것입니다.
새로운 그림 공정 컴포넌트 라이브러리
교육용 트레이닝 벤치의 어플리케이션 영역을 확장하기 위해 새로운 그림 컴포넌트 라이브러리가 생성되었습니다. 부피 제어, 온도 제어 및 HVAC 유형 시스템을 교육 목적으로 사용할 수 있도록 공정 컴포넌트가 추가되었습니다.
새로운 언어
Automation Studio™에서 스크립트를 작성할 수 있도록 Python 언어가 추가되었습니다.
새 블록
더 많은 모델링 사례를 다룰 수 있도록 많은 블록이 추가되었습니다. 또한, 이러한 블록 중 일부는 일부 기능을 더 조밀하게 만드는 데 도움이 될 수 있습니다.
새로운 컴포넌트

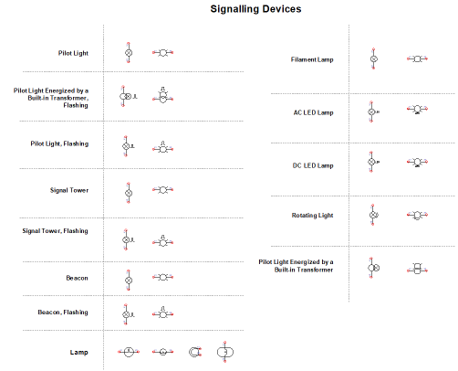

- 새로운 라이트 및 램프

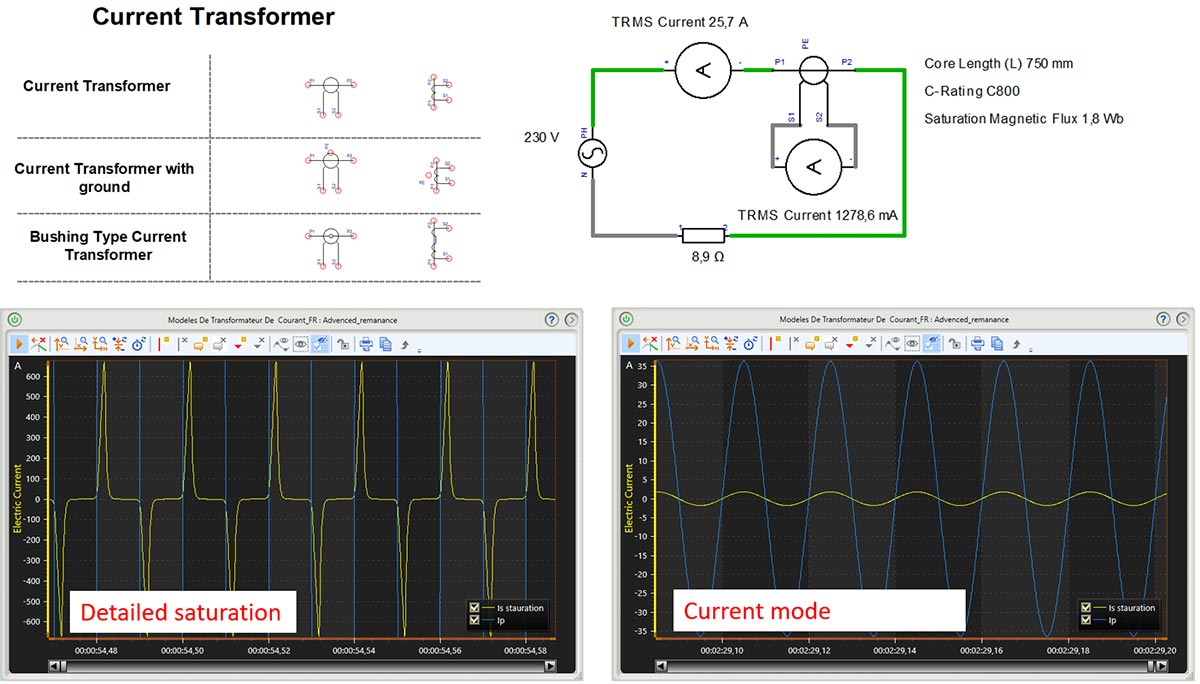

- 새로운 전류 변압기
온라인 카탈로그 고급 검색
Automation Studio™ 온라인 카탈로그의 새 버전은 카탈로그에 있는 기술 속성과 키워드를 기반으로 고급 검색을 할 수 있습니다. 새로운 사용자 친화 인터페이스 덕분에 제조사 및 카탈로그를 기반으로 검색할 데이터를 신속게 정의하고 필터링할 수 있습니다.
신규 및 업데이트된 제조사 카탈로그
많은 제조사 카탈로그가 추가되고 업데이트되었습니다. 새 기술 데이터를 통해 유압 매니폴드 블록 워크샵 내에서 호환 가능한 제조사 컴포넌트를 사용할 수 있고 미리 구성 및 문서화된 제조사 컴포넌트를 Automation Studio™의 매니폴드 블록에 직접 통합할 수 있습니다. 호환되는 매니폴드 컴포넌트는 카탈로그 관리자에서 식별됩니다.
- Argo-Hytos 최신 출시
- AVENTICS 업데이트
- BUCHER Hydraulics 출시예정
- Cy.Pag 업데이트
- Dana Brevini Pumps & Motors 업데이트
- Danfoss MVB Valves 최신 출시
- Danfoss Pumps and Motors 업데이트
- Hengli Cartridge Valves 최신 출시
- Hengli Mobile Valve 최신 출시
- HydraForce 업데이트
- Koganei 업데이트
- Parker Industrial Proportional Directional Control Valves 업데이트
- Parker Motors UPDATED
- Related Fluid Power 출시예정
- Sun Hydraulics 업데이트
- Weber-Hydraulik 최신 출시
- Yuken Pumps 업데이트
- Yuken Valves 업데이트
추가 제조사 카탈로그 컴포넌트가 매주 추가되고 업데이트됩니다.
새 가공 파라미터 목록 및 내보내기
3D 매니폴드 설계가 완료되면 모든 가공 작업 목록을 생성할 수 있습니다. 가공 작업 유형은 산업 표준에 따라 설명됩니다. 각 파라미터는 목록에서 직접 수정할 수 있고 값은 3D 레이아웃과 기술 도면에 자동에서 자동으로 업데이트됩니다.
Mastercam®과 Automation Studio™ 인터페이스
이 가공 작업 목록은 XML 파일로 내보내집니다. 이를 통해 Automation Studio™에서 CAM 소프트웨어로 가공 정보를 직접 전송하여 생선을 간소화할 수 있습니다.
일반 오리피스 플러그
다양하게 구성할 수 있는 크기의 오리피스 플러그 컴포넌트가 일반 매니폴드 카탈로그에 추가되었습니다.
캐비티 스레드 시각화
캐비티 스레드는 캐비티 관리자와 3D 매니폴드 레이아웃에 시각적으로 표시됩니다.
스폿페이스/카운터보어 병합
캐비티에 이미 카운터보어가 있으면 캐비티에서 스폿페이스를 제거할 수 있습니다.
자체 홀 폐쇄 카탈로그
어플리케이션에서 기본 홀 폐쇄 플러그를 사용할 수 있습니다. 이제 사용자가 자체 홀 폐쇄 카탈로그를 가질 수 있습니다.
매니폴드 자동 생성 기능
이제 “자동 생성” 라우팅 솔루션의 정렬 파라미터를 사용자 정의할 수 있습니다.
기술 문서
라인 끝에 화살표를 추가하고 가공 정보 및 그룹 콜아웃을 추가하는 기능이 포함된 기술 및 제품 도면이 개선되었습니다. 가공 파라미터는 제품 도면 문서의 표로 표시될 수 있습니다. 새 버전에서는 보기 주위에 콜아웃으로 표시할 수도 있습니다.
블록 비용 계산 시스템
새 비용 계산 시스템이 추가되었습니다. 매니폴드 블록과 관련된 모든 데이터는 Excel 파일로 내보내집니다 (부품 목록, 가공 파라미터, 다이어그램 등). 그런 다음 사용자는 실제 블록 데이터를 기반으로 자체 블록 비용 계산 공식을 생성할 수 있습니다.
새 제조사 캐비티
추가 제조사 캐비티를 매니폴드 워크샵에서 사용할 수 있습니다.
- ARGO-HYTOS
- Bosch Rexroth
- Bucher Hydraulics
- Dana Brevini
- Danfoss
- Delta-Power
- Eaton
- FEMA
- HAWE Hydraulik
- Hengli Hydraulics
- HYDAC
- HydraForce
- Oilgear
- Parker
- Related Fluid Power
- Sun Hydraulics
- Wandfluh
- Weber-Hydraulik
- Yuken
새 GRAFCET 모듈
새 GRAFCET 모듈은 IEC 60848 표준을 완벽하게 준수하며 프로그램을 편집하고 시뮬레이션할 수 있습니다. GRAFCET 모듈을 통해 다양한 입력 이벤트 유형, 출력 모드 (연속 및 저장 모드), 구조화 (파티션, 강제, 인클로징, 마크로-스텝)를 사용할 수 있습니다.
새 SFC 모듈
새로운 SFC IEC 61131 표준을 완벽하게 준수하며 프로그램을 편집, 시뮬레이션 및 나중에 내보낼 수 있습니다. 조건 및 동작은 프로젝트의 래더 다이어그램 네트워크 (LD)를 호출할 수 있습니다. 이 모듈은 구조화된 텍스트 언어 (ST)를 지원합니다. 다양한 작업 수식자와 최종 스캔이 있거나 없는 제어 작업도 고려합니다.
새 커넥터 빌더
새로운 빌더를 통해 2D 및 3D 다이어그램의 BOM 및 이미지를 커넥터에 대해 구성할 수 있습니다. 새로운 핀, 소켓 및 커넥터 기호가 추가되었습니다.
교육용 벤치
Automation Studio™는 자동화된 기계를 프로그래밍하여 작동 부품을 활성화하여 다양한 기술의 컴포넌트를 연결하여 기술 기능을 설계하는 방법을 보여주고 즉시 사용할 수 있는 일련의 교육 벤치를 제공합니다. Automation Studio™ 8.0에서 하드웨어 장비 디지털 트윈을 쉽게 만들 수 있습니다. 유체 동력 및 전기기술 모두를 위한 교육용 벤치의 시각적 측면을 반영하여 2D CAD 그림 라이브러리를 보완하기 위해 플렉서블 링크가 구현되었습니다.
다중 기술 다이어그램
다중 기술 다이어그램을 추가하면 같은 페이지에 유압, 공압 및 전기 컴포넌트는 물론 래더 다이어그램 및 HMI 요소로 만든 회로를 함께 그룹화하여 사실적인 디지털 트윈을 재현할 수 있습니다.
그림이 있는 유압 컴포넌트 라이브러리
이 라이브러리를 통해 사용자는 교육 및 훈련 요구 사항을 충족하는 포괄적인 그림이 있는 유압 회로를 만들 수 있습니다.
공압 단면도 컴포넌트 라이브러리
교육 부서의 요구를 충족하기 위해 가장 일반적으로 사용되는 공압 컴포넌트의 내부 작동을 표시하는 공압 회로를 생성하기 위해 이 라이브러리가 추가되었습니다.
줌 증가
확대/축소를 최대 4000%까지 제공하여 애니메이션 목적으로 객체를 더 정밀하게 그릴 수 있습니다.
시각적 사용 표시기
예를 들어 메커니즘에 참여하는 실린더, 전하의 원인 및 작동 사분면, 기계 동력 방향 등을 쉽게 식별할 수 있도록 다양한 컴포넌트에 시각적 신호가 추가되었습니다.
2D 애니메이션
이 향상된 시각적 인터페이스는 한 곳에서 모든 것을 볼 수 있는 2D 애니메이션을 생성 시 사용자 경험을 향상시킵니다.
빠른 라인 유형 선택
전선 또는 와이어를 그리는 동안 또는 선택한 후 즉시 표시되는 목록에서 링크 유형을 수정할 수 있습니다.
액츄에이터의 힘의 동적 조정
초기 테스트를 더 쉽고 빠르게 수행하고 사전에 힘을 정의할 필요가 없도록 시뮬레이션이 실행되는 동안 클릭하여 시뮬레이션에서 유압 및 공압 액츄에이터에 힘을 적용할 수 있습니다.
컴포넌트 카테고리
컴포넌트 유형에 따라 특정 명명 규칙 또는 특정 모양을 정의하기 위해 컴포넌트 카테고리가 개발되었습니다. 각 카테고리에는 다른 카테고리와 구별되는 고유한 속성 집합이 있을 수 있습니다.
시뮬레이션에서 전기 와이어 색상을 지정하기 위해 새 옵션
이제 스레드 유형을 기준으로 또는 전역적으로 시뮬레이션에서 전기 와이어 색상 지정 기준을 선택할 수 있습니다. 전류의 유형 외에도 전압의 크기나 전류의 크기에 따라 색상을 선택할 수 있습니다. 와이어가 편집 중인 모양을 유지할 수도 있습니다.
오비트롤
오리비톨 모델은 식별된 사용 시나리오를 해결하기 위해 재설계되었습니다.
수학 블록 새 카탈로그
수학 블록 카탈로그는 수학 모델에서 사용자 정의 및 조정할 수 있는 컴포넌트, 객체, 기능 및 시스템을 생성하여 하위 컴포넌트 레벨로 드릴 다운할 수 있는 가능성을 열어줍니다.
이제 시뮬레이션 중에 회로의 컴포넌트에 대해 성능 곡선, 자체 수학 모델 또는 둘 다와 같이 원하는 동작을 선택할 수 있습니다. 다른 어떤 소프트웨어도 이러한 유연성을 제공하지 않습니다.
새 블록 컴포넌트
이 라이브러리에는 행렬 계산과 복소수 연산을 허용하는 많은 수학적 블록이 있습니다.
DC 머신
새 DC 머신 (모터 및 발전기)은 4사분면 모두에서 작동하고 기계식 커넥터가 있습니다. 여기에는 영구 자석, 타여자, 직권형, 분권형이 포함됩니다.
연산 증폭기
새 연산 증폭기를 사용하여 기본 어셈블리를 수행할 수 있습니다.
농형 중성이 있는 삼상 유도 전동기
모터 범위를 완성하기 위해 중성이 있는 비동기식 모터가 추가되었습니다.
일부 및 외부 코시뮬레이션 사용 사례에서 동기화가 개선되었습니다.
컴포넌트 하이퍼링크 줌
줌 레벨은 각 문서에 대해 독립적으로 설정할 수 있습니다. 이 줌 레벨은 문서의 컴포넌트를 가리키는 하이퍼링크 (BOM, 점프 등)를 클릭할 때 사용됩니다.
줌 옵션은 대상 문서의 속성에서 액세스할 수 있습니다.
라인 유형별 시뮬레이션의 라인 색상
유압 및 공압 라인의 압력/유량/속도/온도에 따른 시뮬레이션 색상은 각 라인 기능에 대해 독립적으로 설정할 수 있습니다.
예를 들어, 작업 라인과 파일럿, 리턴 및 드레인 라인에 대해 서로 다른 압력 임계값을 설정할 수 있습니다.
텍스트 목록 변수
사용자 정의 텍스트 목록으로 구성된 변수를 생성할 수 있습니다. 목록의 요소에 사용할 수 있는 텍스트 유형에는 제한이 없습니다.
이 유형의 변수를 사용하면 고유한 목록을 생성할 수 있습니다.
브리더
사용자 정의 탱크의 상단 포트에 브리더를 연결할 수 있습니다. 이 포트는 공압으로 선언되어야 합니다.
따라서 브리더를 직접 연결하거나 공압 회로를 통해 이러한 유형의 탱크의 공기 압력을 조정할 수 있습니다.
새로운 전기 컴포넌트 그림 라이브러리
트지털 트윈 생성 기능을 확장하기 위해 새로운 그림 라이브러리가 추가되었습니다. 주거용 전기 회로를 명시적이고 시각적으로 그릴 수 있도록 프랑스 주거용 전기 부품이 추가되었습니다.
단계별 모드
단계별 모드를 구성할 수 있습니다. 이를 통해 프로젝트 시뮬레이션은 조정할 수 있는 속도로 진행할 수 있습니다.
동적 측정
동적 측정은 컴포넌트나 드릴링을 선택하거나 이동하는 즉시 3D 레이아웃에 자동으로 표시됩니다. 이를 통해 블록의 3D 객체를 빠르게 배치하고 조정할 수 있습니다. 표시된 측정 값은 블록의 4개 모서리를 기준으로 한 위치, 카운터보어의 깊이 및 매립된 컴포넌트의 데이텀입니다. 드릴링의 경우 깊이와 각도도 표시됩니다.
사용자는 표시된 값을 클릭하고 수정하여 직접 편집할 수 있습니다.
GD&T 글꼴 (기하학적 치수 및 공차)
GD&T (기하학적 치수 및 공차) 글꼴을 이제 기술 도면에서 사용할 수 있으며 치수 정보에 대한 특수 문자를 그리는 데 사용할 수 있습니다.
가공 콜아웃 표시
이 새로운 기능은 자동 제품 도며 생성에 통합되었습니다. 특별한 구성 옵션이 추가되었습니다.
시스템 사양
기능 그룹을 사용하면 기계의 특정 기능 및 하위 기능 (예: 기본 시스템, 보조 시스템, 냉각 기능 등)의 일부인 컴포넌트를 그룹화할 수 있습니다.
식별된 각 기능 그룹에 대해 활성 및 종료 조건을 사용하여 다양한 작동 모드를 정의하여 성능을 측정할 수 있습니다.
시뮬레이션을 통해 현재 성능을 신속하게 파악하고 시스템의 모든 설계 기준이 충족되었는지 검증할 수 있습니다.
다중 방향 밸브 유량 곡선
이제 내부 채널을 통과하는 유량을 두 포트 사이의 차압의 함수로 설정할 수 있습니다. 이러한 모델 개선을 통해 광범위한 작동 조건을 포괄하는 제조사 방향 밸브 성능을 완벽하게 시뮬레이션할 수 있습니다.
가압 탱크
유압 탱크 빌더에서 탱크 상부 표면의 포트를 공압 포트로 정의할 수 있습니다. 밀폐된 공기의 시뮬레이션은 오일의 양에 따라 압력 변화를 야기합니다. 이 압력을 조절하기 위해 공압 시스템을 연결할 수도 있습니다.
탱크 기호로 라인 점프
이 컴포넌트는 특히 어셈블리 (펌프 또는 모터) 내부의 탱크로의 리턴을 표현하고 시뮬레이션하는 데 도움이 됩니다.
참 실효값
참 RMS 값과 전기 신호의 주파수 측정이 향상되었고 모든 유형의 신호를 처리할 수 있습니다.
공압 파일럿
방향 밸브 공압 파일럿은 스풀에 적용되는 힘을 계산할 때 음압 (진공)을 고려합니다.
진단
회로 설계를 이해하는 데 도움이 되는 새로운 진단 기능이 개발되었습니다. 첫 번째 진단은 사용자 정의 컴포넌트 모듈을 사용하여 생성된 모든 컴포넌트를 식별합니다. 두 번째 진단에서는 블랙박스 컴포넌트 또는 기호가 수정된 컴포넌트를 식별합니다.
프로젝트 미리보기
프로젝트 생성 대화 상자에서 미리보기 영역은 프로젝트 컨텐츠에 대한 빠른 개요를 제공합니다. 프로젝트 문서를 스크롤할 수 있습니다.
하이퍼링크
하이퍼링크 생성 대화 상자는 사용할 수 있는 프로토콜 목록, 필수 구문 및 필수 필드에 대한 간략한 설명을 제공하여 더 사용자 친화적인 환경을 조성하였습니다.
카탈로그
컴포넌트 속성 대화 상자나 컴포넌트 사이징 시트 관리자에서 비슷한 제품에 대한 카탈로그를 검색할 때 이제 온라인 카탈로그도 검색할 수 있습니다.
새로운 그림 전기 컴포넌트 라이브러리
디지털 트윈 구축 기능을 확장하기 위해 새로운 그림 컴포넌트 라이브러리가 생성되었습니다. 송전망 회로를 명시적이고 시각적으로 그릴 수 있는 단선 전기 컴포넌트가 추가되었습니다.
또한 공압, PLC, DC 전기, 신재생 에너지, 주거용 전기, 유압 단면도 등의 그림 라이브러리도 사용할 수 있습니다.
항공용 새로운 전기 기호
새로운 전기 기호 라이브러리가 추가되었습니다. 이를 통해 항공 분야에서 사용되는 표준에 따라 전기 회로를 표현할 수 있습니다. Automation Studio™ 전기 회로도 편집기에서 이러한 기호는 NEMA 표준을 사용하는 문서와 호환됩니다.
컴포넌트 프레임
도면 요소를 추가하지 않고도 각 컴포넌트 또는 컴포넌트의 어셈블리를 구성할 수 있습니다.
프레임은 수동으로 조정하고 사용자 정의할 수 있습니다: 너비, 높이, 두께, 색상 및 라인 유형을 모두 수정할 수 있습니다.
온라인 제조사 카탈로그
이제 제조사 카탈로그를 온라인에서 이용할 수 있습니다. 카탈로그 파일을 더 이상 관리할 필요없고 업데이트에 대해 걱정할 필요도 없습니다. 웹 카탈로그 컴포넌트는 항상 최신 업데이트 상태입니다. 브라우저에서 원하는 컴포넌트를 Automation Studio™ 회로도로 드래그하기만 하면 됩니다.
사용자 친화성
"홈" 탭의 "편집" 그룹에 현재 문서의 레이아웃과 도면 축척에 액세스하기 위한 바로가기가 추가되었습니다.
PRO 최적화
더 초소형 블록을 생성하기 위한 최적화
PRO 사용자 친화성
신규 매니폴드 블록 생성시 단위 선택을 확인하는 대화 상자가 추가되었습니다.
사용자 정의 컴포넌트 편집
PRO 효율성과 관리를 위해 사용자는 프로젝트를 원래 상태로 되돌릴 필요없이 사용자 정의 컴포넌트의 원본 회로를 편집할 수 있습니다. 사용자는 기호와 해당 애니메이션, 논리 및 아날로그 동작 회로를 수정할 수 있습니다.
교육 및 기술 문서 부서의 요구 사항을 충족하기 위해 다양한 속성을 통해 라인을 강조 표시할 수 있습니다. 무엇보다도 라인 끝이 직선이거나 둥글 수 있고 굽은 부분은 직선이거나 둥글거나 모따기일 수 있으며 컴포넌트 커넥터를 정의하는 세그먼트는 강조 표시되거나 되지 않을 수 있습니다.
유체 컴포넌트 모양
교육 및 기술 문서 부서의 요구 사항을 충족하기 위해 활성화 상태에 따라 편집 및 시뮬레이션에서 분배기의 위치를 강조 표시할 수 있습니다. 이러한 강조 표시 표준을 아직 제공하지 않는 컴포넌트를 완성하기 위해 요청 시 추가 객체 라이브러리를 제공할 수 있습니다.
유체 라인 모양
교육 및 기술 문서 부서의 요구 사항을 충족하기 위해 각 파이프 유형의 다양한 모양 속성을 풍부하게 제공합니다. 무엇보다도 강조 표시는 시뮬레이션에서 활성화될 수 있고 패턴을 지원할 수 있으며 전체 또는 일부일 수 있습니다.
명명 규칙
명명 규칙은 특성 속성으로 강화됩니다. 무엇보다도 사용자는 파이프 이름에 분수 형식의 치수를 사용하여 단위, 정밀도 등을 선택할 수 있습니다. 사용할 수 있는 변수는 더 나은 이해를 위해 구성되었습니다.
시뮬레이션 모드에서 내보내기
교육 및 기술 문서 부서의 요구 사항을 충족하기 위해 시뮬레이션 모드의 회로를 그래픽 형식으로 내보낼 수 있습니다.
멈춤쇠가 있는 수동 오버라이드
ISO 1219에 따라 멈춤쇠 홈이 있는 수동 오버라이드를 나타내는 방향 밸브 명령.
방향 밸브 스프링
시뮬레이션 중에 스프링 압축 나사를 조정할 수 있는 옵션이 추가되었습니다.
방향 밸브 동력 곡선
차압 또는 입구 압력에서 분배기의 동력 곡선을 정의하는 옵션이 추가되었습니다.
다운스트림 우선 압력 보상기
이 컴포넌트는 오리피스의 다운스트림에서 압력 보상기로 사용하도록 설계되었습니다. 업스트림에 위치한 오리피스의 차압을 유지하는 데 사용할 때 이 밸브는 회로의 부하와 관계없이 일정한 우선 순위 유량을 유지할 수 있습니다.
정적 로드 센스가 있는 업스트림 우선 압력 보상기
정적 로드 센스 밸브가 있는 주문형 우선 순위 및 압력 보상기입니다. 이 밸브는 부하 압력에 관계없이 제어 유량 오리피스 전체에서 일정한 압력 강하를 유지하고 보조 기능에 초과 유량을 사용하도록 허용하면서 필요한 양의 우선 순위 유량을 제공하기 위한 것입니다.
동적 로드 센스가 있는 업스트림 우선 압력 보상기
동적 로드 센스 밸브가 있는 주문형 우선 순위 및 압력 보상기입니다. 이 밸브는 부하 압력에 관계없이 제어 유량 오리피스 전체에서 일정한 압력 강하를 유지하고 보조 기능에 초과 유량을 사용하도록 허용하면서 필요한 양의 우선 순위 유량을 제공하기 위한 것입니다.
점도계 및 밀도계
회로의 노드에서 오일 밀도 뿐만 아니라 동점도 측정에 액세스하기 위한 측정 컴포넌트가 추가되었습니다.
냉각기
입구 온도, 출구 온도 또는 이 두 값의 평균에 따라 배출되는 전력을 정의하는 옵션이 추가되었습니다.
액체 컬렉터 배기 압력 유형
이 컴포넌트는 공압 및 유량을 사용하여 시스템에서 누출된 작동유를 수집하고 재사용합니다.
윤활 장치
대부분의 공압 컴포넌트가 올바르게 작동하고 만족스러운 수명을 가지기 위해서는 올바른 수준으로 일정하고 자동으로 윤활할 수 있는 윤활 장치를 추가해야 합니다.
곡선 모델링 제한기
간소화된 공압 모델링을 사용하는 공기의 경우 유량 및 다양한 개방 기능의 성능 곡선으로모델링된 압력 강하입니다.
블록 컴포넌트
행렬 및 복소수를 처리하기 위한 블록 컴포넌트가 추가되었습니다.
4사분면 조이스틱
4개의 제어 변수를 생성하는 조이스틱입니다.
온도 생성기
시뮬레이션 중에 온도를 수정할 수 있는 옵션을 제공하는 슬라이더가 추가되었습니다.
환경 변수 생성기
온도나 빛을 시뮬레이션 변수로 사용하는 컴포넌트는 이제부터 컴포넌트가 위치한 필수 세분의 환경 변수에서 사용됩니다.
트랜지스터
동작 개선. 컬렉터와 이미터 사이 및 드레인과 소스 사이의 전압을 안정화하기 위해 커패시터가 추가되었습니다.
미쓰비시 MELSEC iQ-R 시리즈 PLC용 래더
유압 블록 매니폴드 워크샵
새로운 유압 블록 매니폴드 워크샵을 사용하여 Automation Studio™에서 매니폴드를 생성하고 편집합니다. 자동 생성 기능은 Automation Studio™ 회로도를 기반으로 최대 100 개의 매니폴드 솔루션을 빠르게 제안하고 제약 조건을 설정할 수 있습니다. 그런 다음 제안된 설계를 원하는 대로 조정할 수 있습니다. 시뮬레이션 중 언제든지 압력 및 유량을 측정합니다.
신규 & 업데이트된 제조사 카탈로그
많은 제조사 카탈로그가 추가 및 업데이트되었습니다. 새 기술 데이터를 통해 유압 블록 매니폴드 워크샵에서 호환되는 제조사 컴포넌트를 사용할 수 있고 미리 구성되고 문서화된 제조사 컴포넌트를 Automation Studio™ 블록 매니폴드에 직접 통합할 수 있습니다. 호환되는 매니폴드 컴포넌트는 카탈로그 관리자에서 식별됩니다.
- Automation Studio™ Electrical - Variable Frequency Drives 최신 출시
- CKD Corporation 출시예정
- Continental Hydraulics Valves 최신 출시
- Cy.Pag. 최신 출시
- Danfoss Orbital Motors 업데이트
- Doosan Mottrol 최신 출시
- Eaton Sectional CLS & CMA Mobile Valves 업데이트
- Humphrey Products 최신 출시
- IMI Precision / Norgren 출시예정
- Koganei 업데이트
- Linde Hydraulics 업데이트
- Mitsubishi Electric 출시예정
- Shanghai Guorui Hydraulic Technology co (GRH) POWER Valves 최신 출시
- SMC Pneumatics 최신 출시
- Tecnord 출시예정
- Wandfluh 최신 출시
- Zhejiang Gaoyu Hydraulic Machinery Co Ltd 최신 출시
추가 제조사 카탈로그 컴포넌트가 매주 추가 및 업데이트됩니다.
온라인 제조사 카탈로그
Automation Studio™ 웹 카탈로그를 사용하면 웹 브라우저 인터페이스에서 Automation Studio™ 회로도로 컴포넌트를 직접 드래그 & 드롭할 수 있습니다. 이러한 컴포넌트는 항상 최신 버전입니다. 따라서, 여러 제조사 카탈로그 파일을 컴퓨터에 관리할 필요가 없습니다. Automation Studio™ 웹 카탈로그는 Automation Studio™ P7 출시 후에 제공될 것입니다.
새 유압 컴포넌트
- 유성 기어박스
- 차동 장치 및 토크 컨버터
- 세퍼레이트 제어 표면 밸브
- 압력 보상 유량 분배기
- 레이블 프레임으로 점프
향상된 유압 컴포넌트 시뮬레이션 모델
- 유압 모터 플레이트는 이제 제한된 스트로크를 가질 수 있음
- 유압 히터의 외부 소산을 위해 표면적 교환 추가
- 압력 조절기의 향상된 곡선 추적
- 압력 보상 유량 분배기
- 향상된 수동 방향 밸브 명령
메커니즘 관리자에서 전동 축 지원
이제 메커니즘 관리자가 회전 구동 축을 수용합니다. 이는 유압, 공압, 전기 모터 및 기어 박스 등과 같은 모든 회전 요소를 메커니즘 관리자에서 시뮬레이션할 수 있음을 의미합니다.
새 공압 컴포넌트
- 컴프레서
- 진공 발생기
- 진공 컵
- 상시 닫힘 유량 센서
고장 모드 영향 및 중요도 분석 (FMECA)
Automation Studio™의 새로운 FMECA 모듈 덕분에 시스템 고장 정보를 빠르게 얻고 전달합니다. 이는 [IEC 60812] 고장 모드 & 영향 분석을 기반으로 하지만 이제 국한되지 않습니다. 이를 통해 트러블슈팅 시간을 크게 줄이고 시스템 안정성을 높일 수 있습니다.
신재생 에너지 사용자 정의 라이브러리
새 신재생 에너지 라이브러리는 그림이 있는 컴포넌트로 만들어졌습니다. 실제 어플리케이션의 유사한 컴포넌트를 사용하여 회로를 생성하고 시뮬레이션할 수 있습니다. 일부 컴포넌트는 시뮬레이션 중에도 애니메이션이 적용되어, 교육 활동을 위한 최적의 경험을 제공합니다.
PLC 사용자 정의 라이브러리
이 라이브러리는 교육생이 실제로 PLC (Allen Bradley, Eaton, Koyo, LS Electric, Mitsubishi, Omron, Siemens 등)를 연결하고 래더 로직을 작성하고 시뮬레이션을 실행하여 래더 다이어그램에 따라 PLC에서 트리거되는 입력 및 출력을 볼 수 있도록 생성되었습니다.
DC 전기 사용자 정의 라이브러리

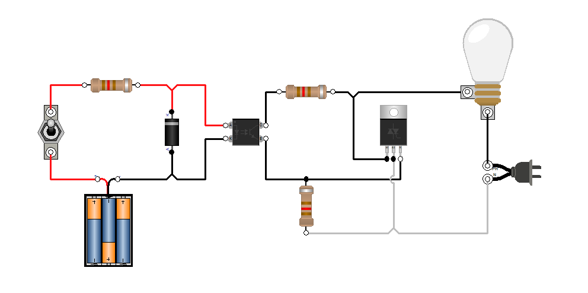

이 그림이 있는 라이브러리는 DC 전기 회로용입니다. 컴포넌트를 직접 연결하거나 브레드보드를 사용하여 회로를 만들고 시뮬레이션할 수 있습니다.
사용자 정의 주거용 전기 라이브러리
학습자는 익숙한 공통 컴포넌트를 사용하여 주거용 전기 회로를 빠르게 만들 수 있습니다.
유압 크로스 섹션 뷰 라이브러리
시뮬레이션 중에 애니메이션되는 크로스 섹션 뷰가 있는 유압 컴포넌트를 사용하여 회로를 생성합니다. 학습자는 이제 회로의 유량 움직임을 빠르게 시각화할 수 있습니다.
사용자 정의 부하가 있는 유압 실린더 라이브러리
이 사용자 정의 라이브러리를 사용하여 시뮬레이션 중에 실린더 부하를 빠르게 변경하고 시스템에 미치는 영향을 바로 확인할 수 있습니다.
단자대 빌더
다양한 카테고리의 점퍼 채널 관리 기능이 있는 새 단자가 추가되었습니다:
- 피드 스루
- 그라운드
- 접지가 있는 피드 스루
- 나이프 연결 해제
- 연결 해제
- 센서 / 액츄에이터
- 퓨즈 홀더
- 분배 블록
단순화된 단자는 계속 사용할 수 있습니다. 새로운 빌더를 사용하여 부속품 관리 및 부분 번호를 포함하는 단자대를 완벽하게 관리할 수 있습니다. 단자대 내보내기 및 불러오기 기능도 사용할 수 있습니다.
새로운 반도체 장치
다음과 같은 새로운 반도체 컴포넌트가 전기기술 라이브러리에 추가되었습니다:
- 바이폴라 접합 트랜지스터 (BJT)
- 접합형 전계 효과 트랜지스터 (JFET)
- 금속-산화막-반도체 전계 효과 트랜지스터 (MOSFET)
- 사이리스터
사이리스터, 바이폴라 트랜지스터 및 전계 효과 트랜지스터가 추가되었습니다. 사이리스터는 변수 또는 외부 회로로 제어할 수 있고 트랜지스터는 스위칭 및 증폭 모드 모두에서 작동하도록 설계되었습니다.
배터리 컴포넌트 개선
- 배터리 용량에 대한 노화 영향 고려
- OCV 히스테리시스 영향은 충전 및 방전 중에 OCV vs SOC 곡선을 구분하여 고려
- 충전 및 방전 중 과도 전압 동작을 고려한 새로운 고급 모델
- 사용할 수 있는 다양한 배터리 유형에 대해 미리 정의된 배터리 파라미터
AB-500 및 AB-5000 호환되는 함수 및 주소
이 새 모듈은 모든 주요 기능을 포함하지 않은 기존 라이브러리의 업데이트입니다. 이 두 가지 새로운 라이브러리를 사용하면 주소 (AB-500) 또는 태그 이름 (AB-5000)을 사용하여 제어 회로를 생성할 수 있습니다.
추가 수학 블록 컴포넌트
(수학) 블록의 어댑터를 사용하며 유체 동력 및 전기 컴포넌트에 대한 복잡한 동작을 생성할 수 있습니다.
새 토론 포럼
많은 고객이 다른 사람과 회로도를 공유하거나 자신의 경험을 공유하기를 원합니다. 새로운 포럼을 통해 데모 파일, 사용자 정의 라이브러리 및 어플리케이션에 도움이 될 수 있는 기타 정보에 액세스할 수 있습니다. 여러분의 경험을 모든 사람과 공유하기를 바랍니다. 포럼 계정이 없으면 여기에서 등록하십시오.
Unity 3D를 사용하는 가상 시스템
Unity 3D를 사용하여 만든 가상 시스템은 실제와 같은 수준의 교육 환경을 제공합니다. 이러한 시스템은 controlled within전기 제어, PLC 및/또는 순차 함수 차트를 사용하여 Automation Studio™ 내에서 제어할 수 있습니다. 포럼에 액세스하여 Unity 3D 모델을 설치하기 위한 파일 및 절차를 다운로드하십시오. 새로운 가상 시스템이 자주 추가됩니다.
온라인 도움말
이제 Automation Studio™ 도움말 문서를 온라인에서 액세스할 수 있습니다. 온라인 도움말 문서는 사용자의 지원 사례 및 피드백을 기반으로 지속적으로 개선되고 업데이트됩니다. 또한, 소프트웨어 설치 파일 크기가 줄어듭니다.
마우스 옵션 구성
새 마우스 버튼 구성 메뉴를 사용하여 Automation Studio™에서 원하는 마우스 동작을 설정할 수 있습니다.
더 작은 시뮬레이션 속도
더 정밀한 시뮬레이션을 위해 최대 1 마이크로 초의 새로운 시뮬레이션 단계를 사용할 수 있습니다. 이 기능은 특히 전기 워크샵에서 고주파 현상 (최대 100kHz)을 시뮬레이션하는 데 유용합니다.
컴포넌트 교체시 컴포넌트의 내부 식별자 보존
컴포넌트를 교체할 때 컴포넌트 내부 식별을 유지할 수 있습니다. 이는 각 컴포넌트에 대한 고유 식별자가 있는 시스템에 유용합니다.
다른 고객이 요청한 개선 사항 & 버그 수정
- 성능 향상
- 전송 동력 장치의 시선 속도 변수 수정
- "압력 및 온도 흐름 제어" 컴포넌트의 출력 압력 값 불일치 수정
- 시뮬레이션 시작 후 플러그 역할을 하는 플렉서블 라인 수정
- 체크 및 드레인 부착 언로딩 밸브 동작 수정
- "축 부착 양방향 모터"의 컴포넌트 속성에 표시된 이미지 변경
- 모든 곡선을 내보내지 않는 곡선 내보내기 API 수정
- "원격 감압 밸브" 공압 컴포넌트 포트 2의 잘못된 압력 수정
- 설명에 '&' 문자가 삽입되었을 때 PLC에서 처리되지 않은 예외 오류 수정
- 모델 저장시 BOM 순서 변경 수정
- PDF로 내보낼 때 BOM 및 라인 문제 수정
매니폴드 블록 워크샵
매니폴드 블록을 설계, 문서화 및 시뮬레이션하면서 개선된 SR1의 새로운 기능을 사용하고 경험할 수 있습니다.
- 라우팅 알고리즘 특히 경사진 채널 개선;
- 일반 라이브러리에 CETOP 유형 컴포넌트 및 인터페이스 추가;
- 사용자 정의 제목 블록 생성 기능;
- 기술 도면에서 사용할 수 있는 개정 테이블;
- 기술 도면에서 표시할 수 있는 소수 자릿수 사용자 정의;
- 기술 도면의 치수 개선 (오프셋, 이동);
- 일반 컴포넌트의 캐비티에서 모양의 위치를 조정하는 기능;
설비 및 회로
사용자의 요구를 더 잘 충족시키기 위해 설비 회로의 라인 유형 제한이 30 개로 늘어났습니다.
새로운 유압 컴포넌트
- 순간 온도 조절기;
- 기계식으로 활성화된 체크 밸브;
- 내부 드레인 및 외부 드레인 부착 상시 열림 시퀀스 밸브;
- 상시 열림 카트리지 밸브;
- 상시 열림 3-way 시퀀스 밸브;
- 다운스트림에 위치한 제한적 압력 보상기.
개선된 유압 컴포넌트 시뮬레이션 모델
- 유량 변환기에 압력 강하 곡선 추가;
- 비례 유량 조절기 개선.
메커니즘 관리자
메커니즘 관리자에서 기계적으로 연결된 잭을 지원합니다.
트러블슈팅 모듈
- 같은 고장에 대해 여러 파라미터를 선언할 수 있어서 경미한, 보통 또는 중대한 고장을 모델링할 수 있습니다.
- 이제 단방향 내부 누출을 보고할 수 있습니다.
와이어 관리
전역 설정을 변경하지 않아도 와이어를 개별적으로 완벽하게 설정할 수 있습니다.
사용 용이성
- 지정 작업 중에 다른 변수에 지정된 한 변수의 값을 쉽게 해석할 수 있도록 단위 선택을 묻는 대화 상자가 나타납니다.
- 다이내믹 측정 계기의 식별자를 숨길 수 있습니다.
유체 및 라인 관리자
시뮬레이터에서 속성을 사용하는 파이프 및 와이어는 파란색으로 표시됩니다.
구성 내보내기
일정한 컴퓨터 구성을 위해 소프트웨어 설정을 불러오고 내보낼 수 있습니다.
그림 라이브러리
새 명령은 주로 Teachware 생성 전용으로 이미지가 있는 라이브러리를 엽니다.
프로젝트 관리자
문서의 페이지 번호는 프로젝트 탐색기와 같이 문서 목록을 표시하는 모든 대화 상자에서 대괄호로 표시할 수 있습니다.
비디오 녹화
비디오 녹화 도구는 컨텐츠를 확인하기 위해 비디오를 재생하거나, 저장하거나, 생성 후에 바로 보낼 수 있는 기능을 제공합니다.
하이퍼링크
하이퍼링크 유형 사용자 정의 속성이 다이어그램에 표시되면 클릭할 수 있게 됩니다.
서비스 릴리즈 번호
귀하의 버전에 대한 서비스 릴리즈 번호가 “소개” 명령으로 열린 대화 상자에 추가되었습니다.
티켓 요청
지원 탭에 Automation Studio™ 지원을 요청할 수 있도록 명령이 추가되었습니다. 지원을 요청하면 지원 에이전트에게 자동으로 전송됩니다.
뷰어
Automation Studio™ 프로젝트를 무료 Automation Studio™ 뷰어에 적합한 새로운 형식으로 내보냅니다. 이 파일 형식은 설계자가 공유하고 싶지 않은 문서와 컴포넌트의 속성을 제거합니다. 이 파일 형식은 Automation Studio™ 뷰어에서만 열 수 있으므로, 높은 수준의 기밀성을 유지하면서 쉽게 공유할 수 있습니다.
전기기술 입력 / 출력
이 새로운 블랙 박스 컴포넌트 (범용 입력, 범용 출력, 입력 컨버터 및 출력 컨버터)를 사용하면 컨트롤러, 센서 등과 같은 다양한 입력 및 출력이 있는 전기기술 컴포넌트를 효율적으로 모델링하고 시뮬레이션할 수 있습니다.
미리 구성된 PLC 카드 라이브러리
새로운 PLC 입력 및 출력 카드 특수 라이브러리는 자동화 교육 활동을 위한 다양한 교육 자료를 생성할 수 있는 가능성을 제공합니다.
유압 블록 매니폴드 모듈 추가 사항
자동 라우팅, 기술 도면에 치수 표시 옵션 및 스택형 CETOP 밸브의 자동 관리가 개선되었습니다. "카운터밸런스 밸브" 유형 어셈블리의 경우, 라이팅 알고리즘이 경사 채널을 사용할 수 있는지 여부를 결정할 수도 있습니다.
