Nouveautés dans Automation Studio™ P9.0
Une fois de plus, Automation Studio™ P9.0 - Édition professionelle pousse le concept "Orienté Métier" mis en œuvre
dans le logiciel un peu plus loin, toujours avec le même objectif : atteindre une productivité plus élevée avec
moins d'effort. Les concepteurs, les spécialistes des tests et de la fiabilité, les formateurs et les techniciens et
ingénieurs de maintenance apprécieront tous les nouvelles caractéristiques et fonctions et les ajouteront à leur
boîte d'outils essentiels.
Contactez-nous pour une démonstration en ligne des nouvelles
fonctionnalités.
Demandez votre démonstration en ligne
*La disponibilité de certaines nouvelles fonctionnalités dépend de la configuration de la licence achetée.
Atelier de robotique
Ce nouvel atelier Robotique fournit aux utilisateurs des outils pour créer et simuler des
cellules de travail robotiques
sophistiquées. L'atelier propose des modèles de robots qui reproduisent avec précision
les dimensions et les
fonctionnalités des robots réels, permettant aux utilisateurs de travailler avec les
robots simulés de la même manière
qu'avec les robots réels. L'atelier fournit également d'autres objets robotiques tels
que des charges ou des convoyeurs
permettant aux utilisateurs de construire leurs propres lignes de production et de
vérifier les interactions entre elles
avant de construire le système lui-même. En plus de cela, l'atelier offre la possibilité
de créer des cosimulations
tout-en-un en intégrant des robots avec d'autres technologies dans l'écosystème
Automation Studio™ (telles que PLC), ce
qui amènera les utilisateurs au niveau supérieur de simulations étendues en Automation
Studio™.
Atelier de schémas de tuyauterie et d’instrumentation
Ce nouvel atelier de schémas de tuyauterie et d’instrumentation offre à l’utilisateur une
première version d’un éditeur
de schémas de procédés.
Il offre une bibliothèque de symboles de composants les plus fréquemment utilisés tels
que des valves de pression et de
débits, des réservoirs, compresseurs et pompes, ainsi que des échangeurs.
L’édition des conduites, et plus généralement la représentation symbolique des schémas,
suivront les règles de
représentation recommandées par les normes ISA 5.1-2009 et ISO 14617.
Des bancs virtuels didactiques seront disponibles pour l’enseignement relatif au contrôle
de niveau et au contrôle en
température.
Apparence des composants
Après les conduites, les vérins et les valves de distribution des fluides, la
configuration visuelle en simulation et en
édition a été complétée pour tous les autres composants. Il est possible de visualiser
de manière distincte les parties
mobiles et fixes des composants, leur état d’activation ou non, les zones de remplissage
et les zones pressurisées. Des
normes sont prédéfinies, mais l’utilisateur est libre de créer les siennes.
Ces ajouts visuels permettent de transformer, par un simple changement de norme du
document, un schéma de conception en
un document dédié à la formation ou à la publication technique.
Configurateur de raccords
Le réalisme d’une simulation dépend entre autre d’une bonne évaluation des pertes de
charge occasionnées pas tous les
éléments constitutifs d’un circuit. Les embouts de flexibles, tuyaux ou tubes, ainsi que
les raccords de type coude ou T
par exemple, sont souvent absent du schéma, ou négligés ou dans les modèles numériques.
Le configurateur de raccords
permettra d’ajouter des embouts aux conduites et des adapteurs au niveaux des
composants, ainsi que des raccords entre
les éléments sans la nécessité d’ajouter de symboles supplémentaires sur le schéma de
conception. Leurs pertes de charge
seront cependant prises en considération durant la simulation. D’autre part, leur
présence affectera la liste des pièces
(BOM).
En attendant la sortie des catalogues manufacturiers de raccords, l’utilisateur peut
lui-même configurer ses raccords
fréquemment utilisés dans ses systèmes.
Utilisation de fichiers STEP pour les composants génériques
Les composants génériques pour les blocs forés sont représentés avec des formes
génériques (cylindres ou cubes). Il est
désormais possible de remplacer ces formes génériques par des fichiers STEP choisis par
l’utilisateur.
Bien que de nombreux catalogues de composants soient disponibles, cet ajout permet de
gérer les composants particuliers
qui ne seraient pas encore dans ces catalogues.
Affichage de vues en coupe dans les dessins techniques
Cette nouvelle fonction permettra de définir des vues en coupe dans l’environnement 3D et
de les rendre disponibles dans
les dessins techniques. Une fois définies dans l’environnement 3D, la création et la
mise à jour des vues en coupe est
automatique.
La création automatique des dessins techniques prendra en compte les vues en coupes
définies par l’utilisateur.
Enrichissement du composant personnalisé
L’évolution du composant personnalisé permet de modéliser des composants
multi-technologique. Autrement dit, le
composant créé pourra gérer plusieurs technologies. Il sera possible, par exemple, de
créer un composant
électrohydraulique compatible avec l’éditeur de schéma multi-technologique.
Dans le domaine des procédés, il sera possible de configurer un composant ayant plusieurs
types de fluides entrants et
sortants, pour réaliser par exemple un distillateur.
Cette évolution ouvre de nombreuses possibilités de modélisation retrouvées dans
l’électrification des systèmes
mécaniques ou dans l’industrie des procédés où tous les modèles possibles ne peuvent
être créés.
Pinces pneumatiques
Une nouvelle famille d’actionneurs est disponible dans l’atelier pneumatique : les pinces
pneumatiques. Ces actionneurs
sont principalement utilisés pour des applications de type « pick and place ». Cette
nouvelle famille offre des pinces
simple et double effet à doigts pivotants ou parallèles.
Variation du volume de l’huile
La variation du volume de l’huile selon la pression à laquelle elle est soumise était
déjà prise en considération. Avec
cette évolution, l’influence de la température sur le volume de l’huile sera elle aussi
considérée.
Nouvelle bibliothèque de composants de procédés
Une nouvelle bibliothèque de composants illustrés est disponible pour étendre les
domaines d’application des bancs
didactiques. Les composants de procédés ont été ajoutés afin de pouvoir utiliser, pour
fins de formation, des systèmes
de contrôle en volume, en température et les systèmes de type HVAC.
Nouveau langage
Le langage Python a été ajouté pour la création de scripts dans Automation Studio™.

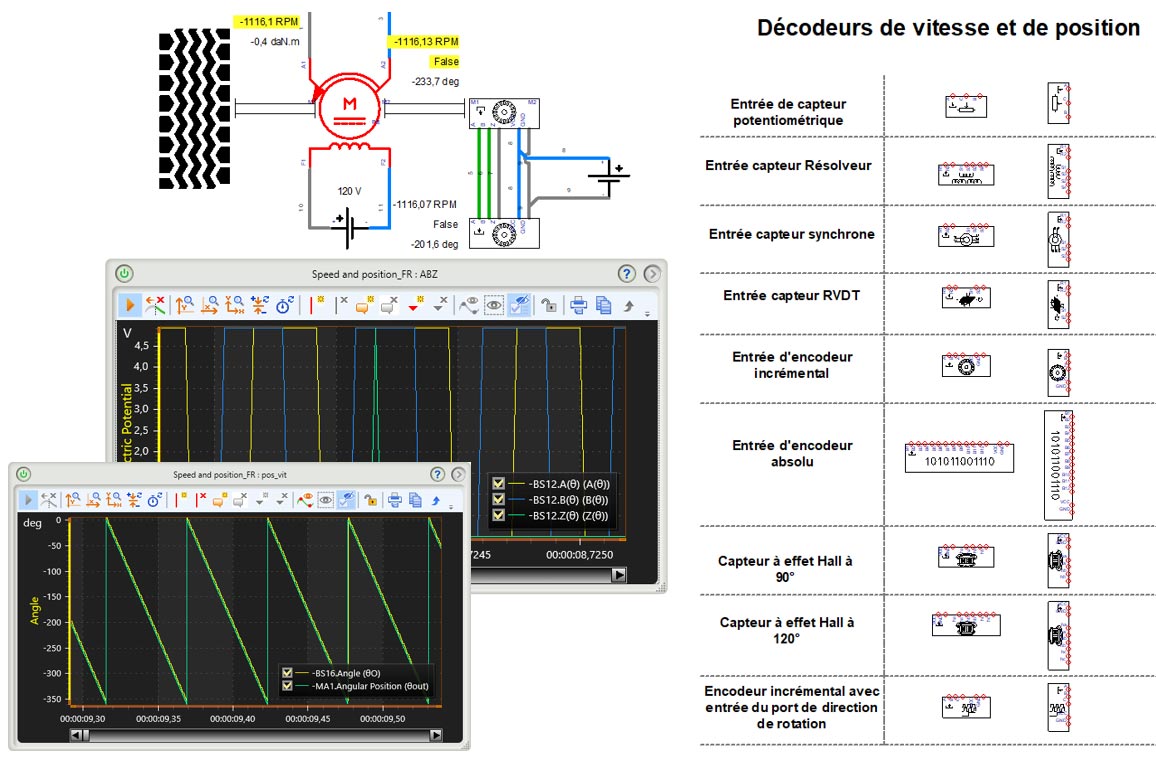

Nouveaux composants
Des blocs supplémentaires ont été ajoutés pour couvrir une plus large gamme de cas de
modélisation. En plus, ces
composants ont pour but de rendre certaines fonctions plus compactes.
Nouveaux composants

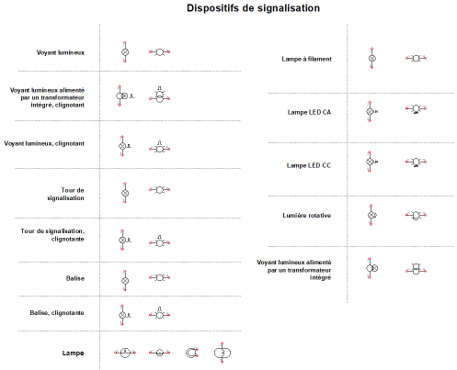

- Nouveaux voyants et lampes.

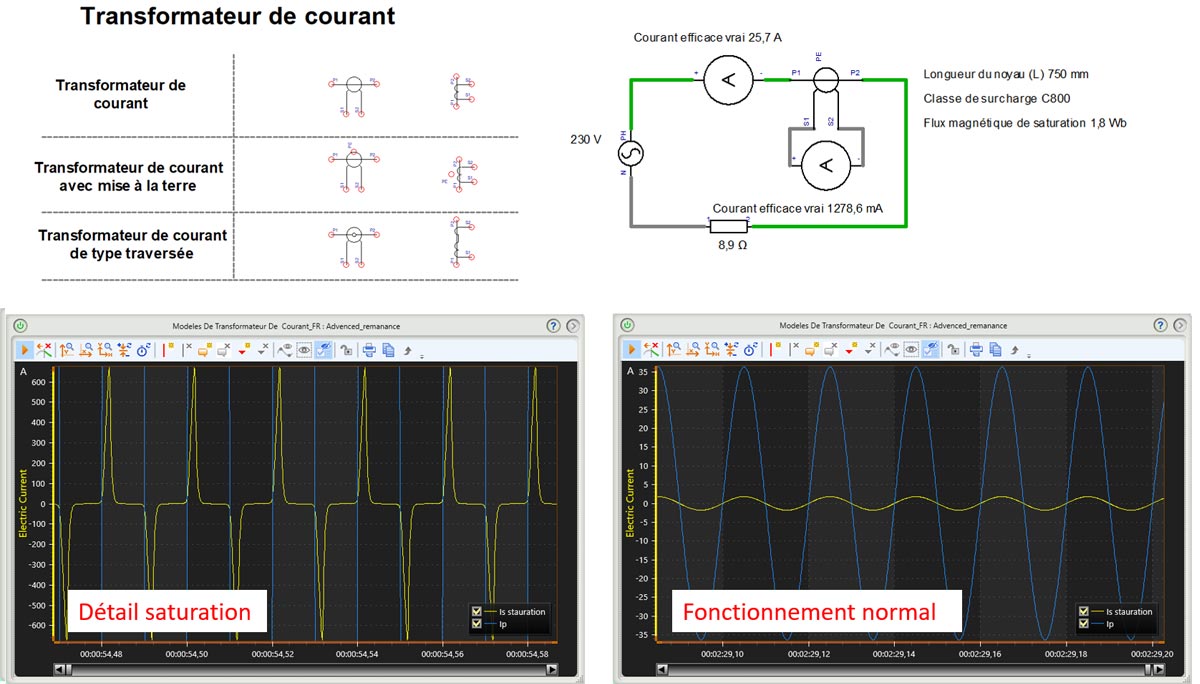

- Nouveau transformateur de courant.

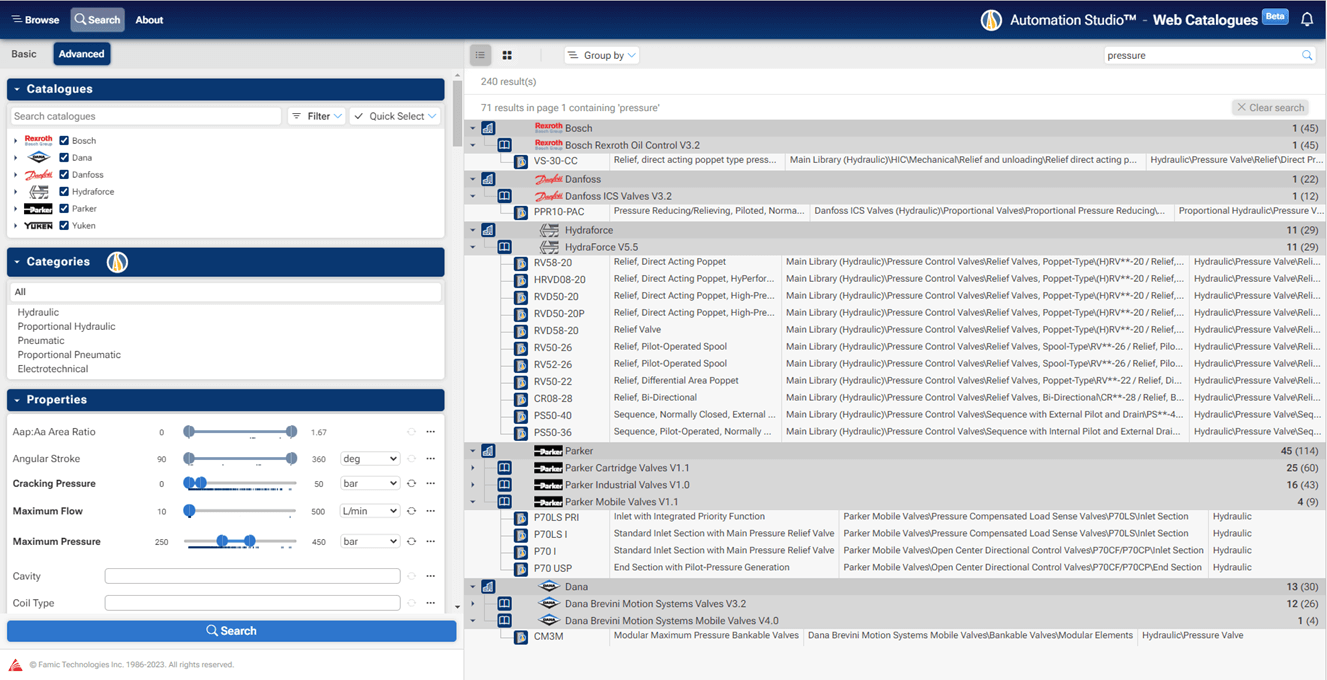

Nouvelle fonction de recherche dans les catalogues en ligne
La nouvelle version des catalogues Web Automation Studio™ permet maintenant de faire des
recherches avancées basées autant par propriétés techniques présentes dans les
catalogues que par mots clés. Les données techniques pour la recherche peuvent être
définies rapidement et l’application de filtres sur les manufacturiers et les catalogues
est possible, et ce, grâce à une nouvelle interface conviviale.
Catalogues manufacturiers nouveaux et mis à jour
De nombreux catalogues manufacturiers ont été ajoutés et mis à jour. Les nouvelles
données techniques permettent d'utiliser des composants compatibles avec l'atelier du
bloc foré hydraulique et permettent l'intégration directe des composants du
manufacturier préconfigurés et documentés dans votre bloc foré dans Automation Studio™.
Les composants compatibles avec le bloc foré sont identifiés dans le gestionnaire de
catalogue.
- Argo-Hytos NOUVEAU
- AVENTICS MIS À JOUR
- BUCHER Hydraulics BIENTÔT
- Cy.Pag MIS À JOUR
- Dana Brevini Pumps & Motors MIS À JOUR
- Danfoss MVB Valves NOUVEAU
- Danfoss Pumps and Motors MIS À JOUR
- Hengli Cartridge Valves NOUVEAU
- Hengli Mobile Valve NOUVEAU
- HydraForce MIS À JOUR
- Koganei MIS À JOUR
- Parker Industrial Proportional Directional Control Valves MIS À JOUR
- Parker Motors MIS À JOUR
- Related Fluid Power BIENTÔT
- Sun Hydraulics MIS À JOUR
- Weber-Hydraulik NOUVEAU
- Yuken Pumps MIS À JOUR
- Yuken Valves MIS À JOUR
Des composants supplémentaires sont ajoutés et mis à jour dans les catalogues
manufacturiers chaque semaine.
Nouvelle liste de paramètres d'usinage et export
La liste de toutes les opérations d'usinage peut être générée une fois la conception du
bloc foré 3D terminée. Les types d'opérations d'usinage sont décrits selon les normes de
l'industrie. Chaque paramètre est directement modifiable depuis la liste, les valeurs
étant automatiquement mises à jour sur le schéma 3D et dans les dessins techniques.
Interface Automation Studio™ avec Mastercam®
Cette liste d'usinages est exportée sous forme de fichier XML. Cela permet le transfert
direct des informations d'usinage d'Automation Studio™ vers le logiciel de CAO pour
aider à rationaliser la production
Bouchon à orifice générique
Un composant de bouchon à orifice avec différentes tailles configurables a été ajouté au
catalogue générique de bloc foré.
Visualisation du filetage de la cavité
Les filetages de cavité sont désormais représentés visuellement dans le gestionnaire de
cavité et dans la disposition du bloc foré 3D.
Fusion spotface / contre-alésage
Il est possible de supprimer un lamage d'une cavité si la cavité contient déjà un
contre-alésage.
Propre catalogue de fermetures de trous
Des bouchons de fermeture de trou par défaut sont disponibles dans l'application. Il est
maintenant possible pour un utilisateur d'avoir son propre catalogue de fermetures de
trous.
Fonction de création automatique de bloc foré
Les paramètres de tri pour les solutions de routage en "Auto-Création" peuvent désormais
être personnalisés.
Les documents techniques
Des améliorations ont été apportées aux dessins techniques et de production, notamment la
possibilité d'ajouter des flèches à la fin d'une ligne, d'ajouter des informations
d'usinage et des légendes de groupe. Les paramètres d'usinage peuvent être affichés sous
forme de tableaux sur le document de dessin de production. La nouvelle version permet de
les afficher également sous forme de légendes autour des vues.
Système de calcul de coût du bloc
Un nouveau système de calcul des coûts a été ajouté. Toutes les données relatives au bloc
foré sont exportées vers un fichier Excel (nomenclature, paramètres d'usinage,
schémas...). L'utilisateur peut ensuite créer ses propres formules de calcul de coût de
bloc en fonction des données réelles du bloc.
Nouveaux manufacturiers de cavités
Des manufacturiers de cavités supplémentaires sont disponibles pour être utilisées dans
l'atelier du bloc foré.
- ARGO-HYTOS
- Bosch Rexroth
- Bucher Hydraulics
- Dana Brevini
- Danfoss
- Delta-Power
- Eaton
- FEMA
- HAWE Hydraulik
- Hengli Hydraulics
- HYDAC
- HydraForce
- Oilgear
- Parker
- Related Fluid Power
- Sun Hydraulics
- Wandfluh
- Weber-Hydraulik
- Yuken
Nouveau module de GRAFCET
Le nouveau module de GRAFCET respecte complètement la norme CEI 60848 et permet l’édition
et la simulation du programme. Notre module GRAFCET permet l’utilisation des différents
évènements d’entrée, les différents modes de sortie (mode continu et mode mémorisé), la
structuration (partition, forçage, encapsulation, macro-étapes).
Nouveau module de SFC
Le nouveau module de SFC respecte complètement la norme CEI 61131 et permet l’édition, la
simulation et, ultérieurement, l’exportation du programme. Les conditions et les actions
peuvent appeler les réseaux de diagrammes à contacts du projet (LD). Le module prend en
charge le langage texte structuré (ST). Il prend également en compte les différents
qualificateurs d’actions, ainsi que le contrôle des actions avec ou sans balayage final.
Nouveau configurateur de connecteurs
Le nouveau configurateur permet de configurer des nomenclatures et des images pour les
diagrammes 2D et 3D des connecteurs. De nouveaux symboles de broche, de prise et de
connecteur ont été ajoutés.
Bancs didactiques
Automation Studio™ propose une série de bancs didactiques prêts à l'emploi qui montrent
comment concevoir des fonctions techniques en connectant des composants de différentes
technologies, en programmant des machines automatisées pour activer des parties
opératives. Le JUMEAU NUMÉRIQUE de votre matériel de formation peut être facilement
créé. Des liens flexibles ont été mis en place pour compléter les bibliothèques
illustrées de CAO 2D en reflétant les aspects visuels des bancs didactiques pour les
technologies hydrauliques et électriques.
Schémas multi-technologiques
TL'ajout de schémas multi-technologiques permet de regrouper, sur une même page, des
composants hydrauliques, pneumatiques et électriques ainsi que des circuits réalisés en
schéma à contacts et des éléments d'interface homme-machine, recréant un jumeau
numérique réaliste.
Bibliothèque de composants hydrauliques illustrés
Cette bibliothèque permet aux utilisateurs de créer des circuits hydrauliques illustrés
complets pour répondre aux besoins d'enseignement et de formation.
Bibliothèque de composants pneumatiques en coupe
Cette biblothèque permet d’apporter un support pédagogiques dans le domaines des circuits
pneumatiques en visualisant le fonctionnement internes des composants pneumatiques les
plus couramment utilisés.
Accroissement du Zoom
Le zoom peut aller jusqu’à 4000 % de manière à pouvoir dessiner avec plus de précision
des objets pour fins d’animation didactique.
Indicateur visuel d’utilisation
Des artifices visuels ont été ajoutés sur différents composants pour permettre
d’identifier, entre autres, quels vérins participent à un mécanisme, quelle est la
source de la charge électrique et son quadrant de fonctionnement, dans quel sens la
puissance mécanique est transmise.
Animations 2D
Cette nouvelle interface visuelle améliore l'expérience utilisateur lors de la création
d'animations 2D, toutes visibles au même endroit. Un aperçu des animations vous aidera à
valider le comportement attendu.
Sélection rapide du type de conduite
Durant le dessin d’une conduite ou d’un fil ou lors de sa sélection, il est possible
modifier le type de lien sur une liste qui s’affiche instantanément.
Réglage dynamique des efforts des actionneurs
Pour accélérer les tests initiaux, et s’affranchir de les définirle réglage en simulation
des efforts appliqués sur les actionneurs hydrauliques et pneumatiques sont possibles
edurant la simulation par un simple clic de souris.
Catégories de composants
Afin de pouvoir définir des règles spécifiques de nommage ou des apparences particulières
selon le composant concerné, la catégorisation des composants a été développée. Chaque
catégorie peut recevoir son jeu d’attributs qui les différencie les unes des autres.
Nouvelles options de colorisation des fils électriques en
simulation
On peut, maintenant, choisir le critère de coloration des fils électrique en simulation.
Soit basé sur le type de fil, soit globalement. En plus du type de courant, on peut
choisir des couleurs en fonction du niveau de tension ou du niveau de courant. On peut
aussi conserver l’apparence que les fils ont en édition.
Orbitrol
Le modèle d’Orbitrol a été revu dans le but de répondre à tous les scénarios
d’utilisation identifiés.
Nouveau catalogue de blocs mathématiques
Le catalogue de blocs mathématiques permettra la création des composants, des objets, des
fonctions et des systèmes personnalisés et ajustables à partir de modèles mathématiques
pour approfondir le niveau des sous-composants.
Vous pouvez désormais choisir le comportement que vous souhaitez pour les composants de
vos circuits lors de la simulation : par courbe de performances, par vos propres
modèles mathématiques, ou les deux. AUCUN AUTRE LOGICIEL ne vous offre cette
flexibilité.
Nouveaux composants blocs
Cette bibliothèque est enrichie de blocs mathématiques permettant les calculs matriciels
et ainsi que les opérations sur les nombres complexes.
Machines à courant continu
Les nouvelles machines à courant continu (moteurs et générateurs) fonctionnent dans les
quatre quadrants et pocèdent des connecteurs mécaniques. Cela inclut les machines à
aimant permanent, à excitation séparée, à excitation série, à excitation shunt, à
excitation compound.
Amplificateurs opérationnels
Les nouveaux amplificateurs opérationnels permettent d’effectuer les montages de base.
Moteur asynchrone triphasé avec neutre, à cage d’écureuil
Pour compléter notre gamme de moteurs, nous avons ajouté le moteur asynchrone.
Amélioration de la synchronisation dans certains cas d’utilisation de
cosimulation
interne et externe.
Zoom des hyperliens vers le composant
Le type de zoom sur le document destination obtenu à partir d’un
hyperlien
est
configurable pour chaque document (Nomenclature, renvois, etc.).
L’option du zoom est accessible dans les propriétés du document cible.
Couleur en simulation par type de conduite
La couleur en simulation des conduites hydrauliques et pneumatiques par
seuil
de
pression/débit/vitesse/température peut être configurée dans les normes
d’apparence de
manière distincte pour chaque type de conduite.
On peut par exemple spécifier une échelle de couleur différente entre les
conduites de
travail et les conduites de pilote, de retour ou de drain.
Variable de type liste de textes
Il est possible de créer des variables personnalisées de type liste de
textes. La valeur
de ces textes est libre d’édition et sans contrainte.
Ce type de variables permet de créer des listes explicites.
Reniflard
Il est possible de connecter un reniflard sur un port supérieur d’un
réservoir
hydraulique configurable. Ce port doit être déclaré comme étant
pneumatique.
Il est ainsi possible de réguler la pression de l’air dans ce type de
réservoir, soit par
l’utilisation direct d’un reniflard ou par l’intermédiaire d’un circuit
pneumatique.
Nouvelle bibliothèque illustrée de composants
électriques
Une nouvelle bibliothèque illustrée de composants a été créée pour
étendre
les capacités
de création de jumeaux numériques. Les composants électriques
résidentiels
français ont
été ajoutés afin de pouvoir dessiner de manière explicite et visuelle
des
circuits
électriques résidentiels.
Mode pas à pas
Le mode pas à pas devient configurable. Il permet de faire progresser
la
simulation du
projet selon un pas ajustable.
Mesures dynamiques
Les mesures dynamiques sont automatiquement affichées sur
l’assemblage 3D
dès
qu'un
composant ou un perçage est sélectionné et/ou déplacé. Cela permet
de
positionner et
d’ajuster rapidement n’importe quel objet 3D sur le bloc. Les
mesures
affichées sont la
position par rapport aux 4 bords du bloc, la profondeur du chambrage
et
la
référence
(datum) d’un composant enfoui. Pour les perçages, la profondeur et
les
angles sont
également affichés.
L'utilisateur peut directement éditer les valeurs affichées en
cliquant
dessus et en les
modifiant.
Police GD&T (Tolérancement dimensionnel
et
géométrique)
La police GD&T (Tolérancement dimensionnel et géométrique) est
désormais
disponible
dans les dessins techniques et peut être utilisée pour dessiner des
caractères spéciaux
pour les informations de cotation.
Représentants d’annotations d’usinage
Cette nouvelle fonctionnalité est intégrée à la création automatique
de
dessins de
production. Des options de configuration spéciales ont été ajoutées.
Spécification du système
En utilisant les groupes fonctionnels, vous pourrez définir les
différentes
fonctions et
sous fonctions de votre système en sélectionnant un ensemble
exhaustif
de
composants,
tels que votre système primaire, les systèmes auxiliaires et options
de
votre machine
pour obtenir une analyse plus raffinée.
Pour chacune des fonctions identifiées, vous pourrez définir
différents
modes
opérationnels avec des conditions d’activation et de terminaison, et
mesurer
les
performances durant cette période.
Vous allez pouvoir obtenir rapidement les performances actuelles de
votre
système grâce à
la simulation et ainsi vérifier si elles correspondent à celles
attendues
par le cahier
des charges.
Courbes multiples de débit des distributeurs
On peut spécifier explicitement le débit traversant un canal interne
en
fonction de la
valeur de plusieurs pressions différentielles mesurées à ses
extrémités.
Cette
amélioration du modèle permet de simuler parfaitement les
performances
des
valves de
distribution des manufacturiers dont les spécifications couvrent un
grand
spectre de
conditions de travail.
Réservoir pressurisé
Dans le configurateur de réservoir hydrauliqe, il est possible de
déclarer
certains ports
situés sur la face supérieure comme étant pneumatiques. Non
seulement la
gestion de
l’air enfermé créera une pressurisation variable selon le volume
d’huile,
mais il est
possible de connecter un système pneumatique pour réguler cette
pressurisation.
Renvoi de conduite avec apparence de
réservoir
Ce composant aide notamment à la représentation et la simulation des
retours
au réservoir
à l’intérieur d’un assemblage (pompe ou moteur).
Valeur efficace vraie
Les mesures électriques des valeurs efficaces vraie ainsi que des
fréquences
ont été
améliorées et supportent tous types de signaux.
Pilote pneumatique
Les pilotes pneumatiques de distributeur tiennent compte de la
pression
négative (vide)
dans le calcul de la force appliquée au tiroir.
Diagnostiques
De nouveaux diagnostiques ont été développés pour aider à la
compréhension de
la
conception d’un circuit. Le 1er identifie, ou sont localisés les
composants
créés à
l’aide du module de composants personnalisé. Un 2nd identifie les
composants
boites
noires, les composants imbriqués et les composants dont le symbole à
été
adapté.
Aperçu des projets
Dans le dialogue de création ou d’ouvertures de projets, une zone
d’aperçu du
projet
permet en un coup d’oeil de connaître le contenu du projet. Il est
possible
de faire
défiler dans cette zone d’aperçu tous les documents du projet
sélectionné.
Hyperliens
Le dialogue de création des hyperliens offre plus de convivialité en
proposant la liste
des protocoles supportés, la syntaxe qu’ils doivent respecter et une
explication rapide
des champs requis.
Catalogues
Lors de la recherche dans les catalogue d’un produit similaire à
partir
du
dialogue de
propriétés d’un composant ou du gestionnaire de feuilles de
dimensionnement
d’un
composants, il est désormais aussi possible d’effectuer une
recherche
dans
les
catalogues en ligne.
Nouvelles bibliothèques de composants
électriques
Une nouvelle bibliothèque de composants illustrée a été créée pour
étendre
les capacités
de création de jumeaux numériques. Les composants électriques
unifilaire
ont
été ajoutés
afin de pouvoir dessiner de manière explicite et visuelle des
circuits
de
réseau de
transport électrique.
De plus, les bibliothèques illustrées suivantes sont également
disponibles :
pneumatique,
API, électrique CC, énergie renouvelable, électricité résidentielle,
section
hydraulique, et plus.
Nouveaux symboles électriques pour
l’aéronautique
Une nouvelle bibliothèque de symboles électriques a été ajoutée. Elle
permet
de
représenter les circuits électriques dans le respect des normes
utilisées
dans le
domaine aéronautique. Dans l’éditeur de schémas électrotechnique
d’Automation StudioTM,
ces symboles sont compatibles avec les documents utilisant la norme
NEMA.
Encadrement des composants
Chaque composant ou assemblage de composants peut être encadré sans
ajout
d’éléments de
dessin.
Le cadre est ajustable manuellement et personnalisable; largeur,
hauteur,
épaisseur,
couleur et type de trait.
Catalogues manufacturiers en ligne
Les Catalogues Manufacturiers sont désormais accessibles en ligne. Plus besoin de
gérer
les fichiers des catalogues ni de s'inquiéter de leur mise à jour. Les composants
des
catalogues en ligne sont toujours à jour. Il suffit de simplement glisser les
composants
désirés de votre navigateur sur votre schéma Automation Studio™ afin de les
utiliser.
Convivialité
Des raccourcis donnant accès à la mise en page du document courant ainsi qu’à son
échelle
de dessin ont été ajoutés dans l’onglet « Accueil », groupe « Documentation ».
Optimisation
Optimisations permettant de générer des blocs plus compacts.
Convivialité
Ajout d’une boîte dialogue confirmant le choix du système d’unités lors de la
génération
d’un nouveau bloc foré.
Édition des composants personnalisés
Pour gagner en efficacité, l’utilisateur peut dorénavant éditer les circuits source
d’un
composant personnalisé sans avoir à retourner dans le projet original. L’utilisateur
pourra modifier le symbole et son animation, ses circuits logiques et analogiques.
Pour répondre aux besoins des départements de formation et de documentation
technique,
différents attributs enrichissent les possibilités de surlignage des conduites.
Entre
autres, les extrémités de conduites peuvent être droites ou arrondies, les coudes
peuvent être droits, arrondis ou chanfreinés, et les segments définissant les
connecteurs des composants peuvent ou non être surlignés.
Apparence des composants fluides
Pour répondre aux besoins des départements de formation et de documentation
technique,
les positions de distributeurs peuvent être surlignées en édition et en simulation
selon
leur état d’activation. Une librairie d'objets complémentaires pourra être fournie
sur
demande afin de compléter les composants ne supportant pas encore ces normes de
surlignage.
Apparence des conduites fluides
Pour répondre aux besoins des départements de formation et de documentation
technique,
les attributs d’apparences de chaque type de conduite sont enrichis. Entre autres,
le
surlignage peut être activé en simulation, peut supporter des motifs, peut être
plein ou
sectionnel.
Règles de nommage
Les règles de nommage sont enrichies de certains attributs. Entre autres,
l’utilisateur
peut utiliser les dimensions sous forme fractionnaire dans les noms des conduites,
choisir le système d’unité, la précision, etc. Les variables disponibles ont été
organisées pour une meilleure compréhension de leur utilisation.
Exportation en mode Simulation
Pour répondre aux besoins des départements de formation et de documentation
technique, il
est possible d’exporter les circuits en mode simulation dans un format graphique.
Commande auxiliaire avec détente
Commande de distributeur pour représenter une commande auxiliaire manuelle avec cran
d’arrêt, conformément à ISO 1219.
Ressorts de distributeur
Une option a été ajoutée afin de pouvoir ajuster la vis de compression du ressort
durant
la simulation.
Courbes de puissance des distributeurs
Une option a été ajoutée afin de définir les courbes de puissance d’un distributeur à
partir de la pression différentielle ou de la pression d’entrée.
Compensateur de pression de priorité en aval
Ce composant est conçu pour être utilisé en aval d’un orifice en tant que
compensateur de
pression. Lorsqu’utilisé pour maintenir un différentiel de pression sur un orifice
situé
en amont, cette valve permet de maintenir un débit prioritaire indépendamment de la
charge en aval.
Compensateur de pression de priorité en amont, avec
détection de
charge statique
Compensateur de pression de priorité en amont, avec détection de charge statique.
Cette
valve permet à la fois de fournir le débit prioritaire requis et d’utiliser le débit
excédant pour des fonctions auxiliaires et en maintenant une chute de pression
constante
à travers l'orifice de débit de contrôle, quelle que soit la pression de charge.
Compensateur de pression de priorité en amont, avec
détection de
charge dynamique
Compensateur de pression de priorité en amont, avec détection de charge dynamique.
Cette
valve permet à la fois de fournir le débit prioritaire requis et d’utiliser le débit
excédant pour des fonctions auxiliaires et en maintenant une chute de pression
constante
à travers l'orifice de débit de contrôle, quelle que soit la pression de charge. La
fonction de détection de charge dynamique permet généralement un meilleur temps de
réponse. En outre, il augmente le différentiel de ressort sur l'orifice de contrôle
du
débit d'un rapport qui dépend du dimensionnement de l'orifice.
Viscosimètre et densimètre
Un composant de mesure a été ajouté afin d’accéder à la mesure de la viscosité
cinématique ainsi que la densité de l’huile en un nœud du circuit.
Régulateurs de pression proportionnels
Les modèles sont rendus sensibles à la pression arrière.
Refroidisseurs
Une option a été ajoutée afin de définir la puissance évacuée en fonction de la
température d’entrée, la température de sortie ou la moyenne de ces 2 valeurs.
Collecteur de liquide type pression d'échappement
Ce composant renvoie au réservoir principal l’huile récupérée des fuites en utilisant
l’air comprimé libéré dans l’atmosphère par un distributeur pneumatique à chaque
cycle
d’opération.
Lubrificateur
Ajout d’un lubrificateur, qui procurera automatiquement une lubrification constante
et
dosée, une nécessité pour la plupart des composants pneumatiques pour fonctionner
correctement et avoir une durée de vie satisfaisante.
Restrictions définies par une courbe
Pertes de charge modélisées par des courbes de performances en fonction du débit et
de
l’ouverture variable - pour l’air avec la modélisation pneumatique simplifiée.
Composants de blocs
De nouveaux composants blocs ont été ajoutés pour gérer les opérations matricielles
et
les nombres complexes.
Courbes 2 quadrants dans le moteur électrique
Ajout d’un modèle bidirectionnel. Un nouveau modèle de simulation qui prend en compte
la
courbe caractéristique Couple-Vitesse en rotation directe et inverse a été ajouté.
De
plus, un moteur à 2 arbres mécaniques est désormais disponible dans la librairie.
Manette à 4 quadrants
Joystick to generate 4 control variables.
Générateur de température
Ajout de la glissière, ce qui permet de modifier la température durant la simulation.
Générateurs de variables d’environnement
Les composants ayant la température ou la lumière comme variable de simulation
utilisent
dorénavant les variables d’environnement de la subdivision essentielle où le
composant
est placé.
Frein à manque ou à appel de courant
Moteur asynchrone 6 connecteurs
Source d’alimentation à courant continu
Transistor
Amélioration du comportement. Une capacité a été ajoutée pour stabiliser la tension
entre
le collecteur et l’émetteur et entre le drain et la source.
Diagramme à contact pour la série d’automates MELSEC iQ-R
Atelier blocs forés hydrauliques
Créez et modifiez des blocs forés en quelques secondes dans Automation Studio™ avec
le
nouveau module « Blocs forés hydrauliques ». La fonction de création
automatique
peut proposer rapidement jusqu'à 100 solutions de blocs forés en fonction de votre
schéma et de vos exigences. Prenez des mesures de pression et de débit à tout moment
pendant la simulation.
Catalogues Manufacturiers ajoutés et mis à jour
De nombreux catalogues manufacturiers ont été ajoutés et mis à jour. Les nouvelles
données techniques permettent d’utiliser les composants compatibles dans l'atelier
bloc
foré hydraulique. Elles permettent également l'intégration directe des composants
préconfigurés et documentés du manufacturier dans votre bloc foré dans Automation
Studio™. Les composants compatibles avec le bloc foré sont identifiés dans le
Gestionnaire de catalogues.
- Automation Studio™ Électrotechnique - Variateurs de fréquence NOUVEAU
- CKD Corporation BIENTÔT
- Continental Hydraulics Valves NOUVEAU
- Cy.Pag. NOUVEAU
- Danfoss Orbital Motors MIS À JOUR
- Doosan Mottrol NOUVEAU
- Eaton Sectional CLS & CMA Mobile Valves MIS À
JOUR
- Humphrey Products NOUVEAU
- IMI Precision / Norgren BIENTÔT
- Koganei MIS À JOUR
- Linde Hydraulics MIS À JOUR
- Mitsubishi Electric BIENTÔT
- Shanghai Guorui Hydraulic Technology co (GRH) POWER Valves NOUVEAU
- SMC Pneumatics NOUVEAU
- Tecnord BIENTÔT
- Wandfluh NOUVEAU
- Zhejiang Gaoyu Hydraulic Machinery Co Ltd NOUVEAU
Des composants supplémentaires des catalogues manufacturiers sont ajoutés et mis à
jour
chaque semaine.
Catalogues manufacturiers en ligne
Les catalogues Web Automation Studio™ vous permettent de glisser-déposer des
composants
directement depuis l'interface du navigateur Web vers votre schéma Automation
Studio™.
Ces composants sont toujours la version la plus à jour. Par conséquent, il n'est pas
nécessaire de gérer localement les fichiers de catalogue de plusieurs
manufacturiers.
Les catalogues Web pour Automation Studio™ seront disponibles peu de temps après la
sortie d'Automation Studio™ P7.
Nouveaux composants hydrauliques
- Boîte de vitesse planétaire
- Différentiel et convertisseur de couple
- Valves de surface de contrôle séparée
- Diviseur de débit compensé en pression
- Sauts avec cadre d'étiquettes
Modèles de simulation de composants hydrauliques améliorés
- Les plaques de moteur hydraulique peuvent maintenant avoir une course limitée
- Ajout d'une surface d'échange pour la dissipation externe des réchauffeurs
hydrauliques
- Amélioration du suivi des courbes dans les régulateurs de pression
- Diviseur de débit compensé en pression
- Amélioration des commandes de valve directionnelle manuelle
Support des arbres de transmission dans le gestionnaire de
mécanisme
Le gestionnaire de mécanismes accepte maintenant les arbres de transmissions
tournant.
Ceci implique que tous les éléments rotatifs, tels que les moteurs hydrauliques,
pneumatiques et électriques, les boîtes de vitesses, etc., peuvent désormais être
simulés dans le gestionnaire de mécanismes.
Ajout de modèles pneumatiques
- Compresseur
- Générateur de vide
- Ventouse d’aspiration
- Capteur de débit normalement fermé
Analyse des Modes de Défaillance, de leurs Effets et de leur
Criticité (AMDEC)
Obtenez et communiquez rapidement des informations sur les défaillances du système
grâce
au nouveau module d’analyse des défaillances d’Automation Studio™. Ce module est
basé,
sans s'y limiter, sur l'analyse des modes de défaillance et des effets [CEI 60812].
Cela
peut réduire considérablement le temps de dépannage et augmenter la fiabilité du
système.
Bibliothèque personnalisée pour l'énergie renouvelable
La nouvelle bibliothèque pour l'énergie renouvelable est constituée de composants
illustrés. Elle permet de créer et de simuler des circuits avec des composants
similaires à ceux trouvé dans des applications du monde réel. Certains composants
s'animent même pendant la simulation, créant ainsi une expérience optimale pour les
activités de formation.
Bibliothèque API personnalisée
Cette bibliothèque a été créée pour permettre aux apprentis de câbler réellement
l'API
(Allen Bradley, Eaton, Koyo, LS Electric, Mitsubishi, Omron, Siemens, etc.),
d'écrire la
logique à relais et d'exécuter la simulation pour voir les entrées et sorties
déclenchées sur l'automate selon leur schéma à contacts.
Bibliothèque personnalisée pour l'électrotechnique DC
Cette bibliothèque illustrée est destinée aux circuits électriques DC. Les composants
peuvent être connectés directement ou en utilisant la maquette afin de créer et
simuler
votre circuit.
Bibliothèque personnalisée pour l'électricité résidentielle
Les apprentis peuvent désormais construire rapidement des circuits électriques
résidentiels en utilisant des composants avec lesquels ils sont familiers.
Bibliothèque hydraulique de vues en coupe
Créez votre circuit à l'aide de composants hydrauliques avec une vue en coupe animée
pendant la simulation. Les apprentis peuvent désormais visualiser rapidement le
mouvement des flux dans le circuit.
Bibliothèque de vérins hydrauliques à charges variables
Cette bibliothèque personnalisée permet de faire varier rapidement la charge des
cylindres pendant la simulation et de voir instantanément comment cela affecte le
système.
Configurateur de borniers
De nouvelles bornes avec gestion des canaux de cavalier de différentes catégories ont
été
ajoutées :
- De passage
- De terre
- De passage avec terre
- Sectionnable à couteau
- Sectionnable
- Capteur / actionneur
- Porte-fusible
- Blocs de distribution
Les bornes simplifiées sont toujours disponibles. Le nouveau configurateur permet la
gestion complète du bornier, incluant la gestion des accessoires et des numéros de
pièces. Des fonctions d’export et import des borniers sont également disponibles.
Nouveaux dispositifs semi-conducteurs
La librairie électrotechnique s’enrichit de nouveaux composants semi-conducteurs,
tels
que :
- Transistor bipolaire à jonctions
- Transistor à effet de champ à jonction
- Transistor à effet de champ métal-oxyde-semiconducteurs
- Thyristors
Les thyristors, les transistors bipolaires et les transistors à effet de champ ont
été
introduits. Le thyristor est contrôlable par variable ou par circuit externe et les
transistors ont été conçus pour fonctionner en commutations et d'amplification.
Amélioration du composant batterie
- L'effet du vieillissement sur la capacité de la batterie est désormais pris en
compte
- L'effet d'hystérésis OCV est pris en compte en différenciant les courbes OCV vs
SOC
pendant la charge et la décharge
- Nouveau modèle avancé prenant en compte le comportement des transitoires de
tension
pendant la charge et la décharge
- Paramètres de batterie prédéfinis pour les différents types de batterie
disponibles
Fonctions et adresses compatibles AB-500 et AB-5000
Ces nouveaux modules sont une mise à jour de notre bibliothèque d'origine qui
n'incluait
pas toutes les fonctions principales. Ces deux nouvelles bibliothèques vous
permettent
de créer des circuits de commande à l'aide d'adresses (AB-500) ou de noms
d'étiquettes
(AB-5000).
Composants de blocs mathématiques supplémentaires
Les adaptateurs dans les blocs (mathématiques) permettent la création de
comportements
complexes pour les composants hydrauliques et électriques.
Nouveau Forum de discussion
De nombreux clients souhaitent partager leurs schémas avec d'autres tiers ou
simplement
partager leur expérience. Le nouveau Forum permet d'accéder aux fichiers de
démonstration, aux bibliothèques personnalisées et à d'autres informations pouvant
être
utiles à vos applications. Nous espérons que vous partagerez également votre
expérience
avec tout le monde. Si vous n'avez pas de compte sur le forum, inscrivez-vous ici.
Systèmes virtuels utilisant Unity 3D
Les systèmes virtuels créés à l'aide de Unity 3D permettent une expérience de
formation
avec un haut niveau de réalisme. Ces systèmes peuvent être contrôlés dans Automation
Studio™ en utilisant des commandes électriques, des API et / ou un diagramme de
fonctions séquentielles. Accédez au Forum pour télécharger les fichiers et la
procédure
d'installation des modèles Unity 3D. De nouveaux systèmes virtuels sont fréquemment
ajoutés.
Aide en ligne
Vous pouvez désormais accéder à la documentation d'aide d'Automation Studio™ en
ligne. La
documentation d'aide en ligne est constamment améliorée et mise à jour en fonction
des
cas de support et des commentaires des utilisateurs. En outre, la taille du fichier
d'installation du logiciel a été réduite.
Configuration des options de la souris
Nouveau menu de configuration des boutons de la souris vous permettant de définir le
comportement souhaité des boutons dans Automation Studio™.
Ajout de cadences plus petites
De nouveaux pas de simulation allant jusqu'à 1 µs sont disponibles afin de permettre
des
simulations plus fines. Cette fonction est particulièrement utile pour les études
des
transistors dans l’atelier électrotechnique.
Conservation de l'identifiant interne d'un composant
lorsqu'il
est remplacé
L'identification interne du composant peut être conservée lors du remplacement du
composant. Ceci est utile pour les systèmes qui ont un identifiant unique pour
chaque
composant.
Autres améliorations et corrections de bogues demandées par le
client
- Améliorations de performance
- Correction de la variable de vitesse radiale des unités de puissance
de
transmission
- Correction des écarts de la valeur de la pression de sortie du
composant
« Contrôle du débit de pression et de température »
- Correction des lignes flexibles agissant comme un plug après un
certain
temps en simulation
- Correction du comportement de la valve de déchargement avec contrôle
et
vidange
- Modification de l'image affichée dans les propriétés des composants
du «
Moteur bidirectionnel avec arbre »
- Correction de l'API d'exportation de courbe n'exportant pas toutes
les
courbes
- Correction d'une pression incorrecte au port 2 du composant
pneumatique
« Valve de réduction de pression à distance »
- Correction d'une erreur d'exception non gérée dans les automates
lorsque
le caractère « & » était inséré dans la description
- Correction de l'ordre de la nomenclature changeant lorsqu'un modèle
est
enregistré
- Correction d'un problème avec la nomenclature et les lignes lors de
l'exportation au format PDF
Atelier blocs forés hydrauliques
De nouvelles fonctionnalités sont disponibles avec la SR1 améliorant
votre expérience lors de la conception, la documentation et la
simulation de vos blocs forés :
- Amélioration des algorithmes de routage et notamment ceux des
conduites obliques ;
- Ajout de composants et d'interfaces de type CETOP dans la
bibliothèque générique ;
- Possibilité de créer son propre cartouche ;
- Table de révision disponible dans les dessins techniques ;
- Personnalisation du nombre de décimales affichables sur les
dessins
techniques ;
- Amélioration concernant les dimensions sur les dessins
techniques
(Décrochement, déplacement) ;
- Possibilité d'ajuster la position des formes sur les cavités des
composants génériques.
Installation et circuits
La limite de 30 types de conduite dans les circuits-installations a
été
rehaussée pour mieux couvrir les besoins des utilisateurs.
Nouveaux composants hydrauliques
- Régulateur instantané de température ;
- Clapets anti-retour activés mécaniquement ;
- Valves de séquence normalement ouvertes, avec drain interne et
drain
externe ;
- Valves en cartouche normalement ouvertes ;
- Valve de séquence 3 voies normalement fermée ;
- Compensateur de pression restrictif positionné en aval.
Modèles de simulation de composants
hydrauliques
améliorés
- Ajout d’une courbe de perte de charge dans le transducteur de
débit
;
- Amélioration du régulateur de débit proportionnel.
Gestionnaire de mécanismes
Support des vérins liés mécaniquement dans le gestionnaire de
mécanismes.
Module de dépannage
- Vous pouvez à présent déclarer plusieurs paramètres pour une
même
défaillance pouvant ainsi modéliser une panne mineure, modérée
ou
majeure.
- Vous pouvez à présent déclarer des fuites internes
unidirectionnelles.
Gestion des fils
Les fils peuvent être déclarés parfaits localement tout en conservant
l’option globale.
Convivialité
- Une boîte de dialogue demande le choix de l’unité durant
l’opération
d’assignation pour faciliter l’interprétation de la valeur d’une
variable assignée à une autre ;
- Il est possible de masquer l’identificateur des instruments de
mesure dynamique.
Gestionnaire de fluides
Les conduites et les fils dont les propriétés sont utilisées par le
simulateur sont affichés en bleu.
La gestion des propriétés favorites est aussi disponible.
Export de configuration
Les paramètres du logiciel peuvent désormais être importés et
exportés
pour obtenir une configuration uniforme des ordinateurs.
Bibliothèques illustrées
Une nouvelle commande permet d’ouvrir des bibliothèques illustrées
dédiées essentiellement à la création de matériel didactique.
Gestionnaire de projets
Les numéros de page des documents sont optionnellement affichés entre
crochets dans toutes les boîtes de dialogue qui présentent la liste
des
documents, comme l’Explorateur de projets.
Enregistrement vidéo
L’outil d’enregistrement d’une vidéo offre la possibilité de rejouer
sa
vidéo pour valider le contenu, de la sauvegarder ou de l’envoyer
immédiatement après l’avoir créée.
Hyperlien
Lorsqu’une propriété personnalisée de type hyperlien est affichée sur
le
schéma, elle devient cliquable.
Numéro de version de service
Le numéro de version de service a été
ajouté dans la boîte de dialogue ouverte par la commande « À propos
».
Demande d’assistance
Une commande a été ajoutée afin de pouvoir rédiger une demande
d’assistance depuis Automation Studio™ dans l’onglet Assistance.
Elle
sera ensuite envoyée automatiquement à un agent de support
technique.
Visualiseur
Exportez vos projets Automation Studio™ dans un tout nouveau format
adapté pour le Visualiseur gratuit d’Automation Studio™.
Ce format de fichier supprime les propriétés de documents et de
composants que le concepteur ne veut pas partager. Ce format de
fichier
ne peut être ouvert qu’avec le Visualiseur d’Automation Studio™,
favorisant son partage tout en maintenant un haut niveau de
confidentialité.
Composants entrées/sorties électrotechniques
Ces nouveaux composants de boîte noire (Entrée universelle, Sortie
universelle, Convertisseur d’entrée et Convertisseur de sortie)
permettent de modéliser et de simuler efficacement des composants
électrotechniques qui ont des entrées et sorties versatiles comme
les
contrôleurs, les capteurs…
Bibliothèque de cartes PLC pré-configurées
Une nouvelle bibliothèque spécialisée de cartes d’entrées et de
sorties,
numérique et analogique vous offre la possibilité d’enrichir
rapidement
votre éventail de matériel didactique pour des activités pédagogique
en
automatisation.
Ajouts dans le module de blocs forés
Des améliorations ont été apportées au niveau du routage automatique,
des
options d’affichage des dimensions sur les dessins techniques et de
la
gestion automatique des Valves CETOP empilables. Il est également
possible de décider si l’algorithme de routage peut utiliser des
conduites obliques ou pas dans le cas d’un montage de type « Valve
d’équilibrage».
